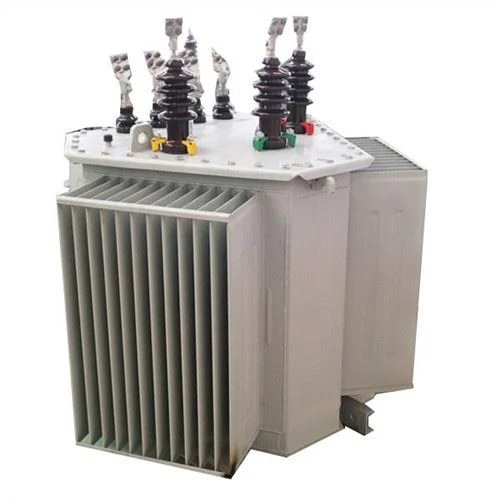

سنگل فیز ٹرانسفارمر

1. کور

سیون ہوا کے فرق کو کم کرنے کے لئے مرحلہ اسٹیکنگ کا طریقہ ، بنیادی کالم کراس سیکشن ملٹی مرحلہ انڈاکار ہے (جیسے ، 100kva صلاحیت کے لئے 6 مرحلہ) ، اور بھرنے کا عنصر 0.97 سے زیادہ یا اس کے برابر ہے۔ سیون ایئر کے فرق کو کم کرنے کے ل step مرحلہ وار اسٹیکنگ کا طریقہ کار ، اور اس سے زیادہ ہے۔

2. ونڈنگ

• ایچ وی سمیٹ: زیڈ قسم کی ٹرانسپوزیشن تار (جیسے . 4 × 2.5 ملی میٹر تانبے کے تار کو 0.2 ملی میٹر موصلیت کا کاغذ سے ڈھکا ہوا ہے) ، مسلسل سمیٹنے ، موڑ سے موڑنے والی موصلیت کی موٹائی 0.5 ملی میٹر کی سکرین (چوڑائی کی پہلی اور آخری 3 پرتوں کو مضبوط کیا جاتا ہے (1.5 ملی میٹر سے زیادہ گاڑھا ہوا) اثر وولٹیج کی تقسیم کو بہتر بنانے کے لئے 0.1 ملی میٹر) انسٹال ہے۔
• ایل وی سمیٹ: ڈبل پرت سرپل ڈھانچہ ، تانبے کی ورق کی چوڑائی 60 ملی میٹر × موٹائی 0.3 ملی میٹر ، پرتوں کے درمیان 1 ملی میٹر Nomex® کاغذ ، محوری حرارت کی کھپت ایئر وے کی چوڑائی 4 ملی میٹر۔

3. انولیشن سسٹم

اہم موصلیت کا فاصلہ: اونچائی اور کم وولٹیج کے درمیان 15 ملی میٹر (27.5kV سطح) سے زیادہ یا اس کے برابر ، آئل چینل ، تیل کے فرق کی چوڑائی 2.5 ملی میٹر بنانے کے لئے رومبک اسپیسرز کا استعمال

1. نقصانات اور کارکردگی

بغیر بوجھ کا نقصان: 27.5KV/30KVA ماڈلز کے لئے 85W عام (S11 توانائی کی بچت کی حد 130W)

بوجھ کا نقصان: 75 ڈگری پر 720W (روایتی S9 سے 23 ٪ کم) ، 50 ٪ بوجھ کی شرح پر 98.2 ٪ کارکردگی

درجہ حرارت میں اضافے کی حد کی قیمت: تیل کا درجہ حرارت 55K سے کم یا اس کے برابر ، 65K سے کم یا اس کے برابر سمیٹ کا اوسط درجہ حرارت میں اضافہ (GB1094.2)

2. موصلیت اور وولٹیج کا مقابلہ کرنا

صنعتی تعدد کا مقابلہ وولٹیج کا مقابلہ کریں: ہائی وولٹیج سائیڈ کے لئے 85KV/1MIN ، کم وولٹیج سائیڈ کے لئے 5KV/1MIN۔

جزوی خارج ہونے والے مادہ: 1.5um/√3 وولٹیج میں 10pc سے کم یا اس کے برابر (IEC60076-3)

3. شارٹ سرکٹ رواداری

متحرک استحکام موجودہ: چوٹی عنصر 2.55 ، شارٹ سرکٹ موجودہ 15KA/0.5s کا مقابلہ کریں۔

تھرمل استحکام موجودہ: سڈول آر ایم ایس 6KA/2S ، سمیٹنے کا گرم جگہ کا درجہ حرارت<250℃ (copper conductor softening threshold)

1. پاور سسٹم کے منظرنامے

• ہائی وولٹیج ٹیسٹ: بجلی کے سازوسامان (کیبلز ، سرکٹ توڑنے والے ، اضافے سے متعلق افراد) تعدد کا مقابلہ وولٹیج ٹیسٹ ، جزوی خارج ہونے والے مادہ کا پتہ لگانا
• تقسیم کے نیٹ ورک کے اختتام پر بجلی کی فراہمی: دیہی گرڈ ، دور دراز پہاڑی علاقوں ، سنگل فیز 220V گھریلو بجلی کی فراہمی

2. انڈسٹریل آلات کے منظرنامے

• الیکٹرویلیٹک حمام اور چڑھانا سازوسامان کے لئے اعلی موجودہ ، کم وولٹیج ڈی سی پاور تبادلوں
• میٹالرجیکل انڈسٹری میں الیکٹرولائٹک ایلومینیم اور تانبے کے لئے سامان کو بہتر بنانا
• ایکس رے اور سی ٹی آلات کے لئے ہائی وولٹیج پلس بجلی کی فراہمی
• صنعتی اعلی تعدد حرارتی آلات کی توانائی کی تبدیلی

3. خاص ماحولیاتی منظرنامے

• ساحلی علاقوں اور کیمیائی پلانٹ کے علاقوں میں بجلی کی تقسیم کے نظام
• آف شور آئل پلیٹ فارمز کے لئے بجلی کی فراہمی کا سامان
• کوئلے کی کان زیر زمین دھماکے سے متعلق لائٹنگ اور بجلی کا نظام
• دھول دھماکے کے خطرے والے پودوں کے لئے الگ تھلگ بجلی کی فراہمی
